Tilkobling av IP-kameraer med POE

IP-kameraer får både data og strøm gjennom samme kabel. Det brukes standard Cat6 nettverkskabler. Disse kobles rett fra kamera til NVR med integrert POE-switch.

POE står for Power Over Ethernet, og betyr at nettverkskabelen sender strøm i tillegg til data (video). Dette er svært praktisk da en ikke trenger separat strømforsyning. Les mer om POE her: https://no.wikipedia.org/wiki/Power_over_Ethernet

I noen tilfeller brukes eksterne POE-switcher. Da kables kameraene til switchene, og så inn i samme nettverk som NVRen. Det kan være flere POE-switcher i et nettverk. Hvis det brukes ekstern(e) POE-switch(er) anbefales det at systemet kobles til et nettverk med en router. Da får IP-kameraene IP-adresser fra routeren, og det blir enklere å aktivere dem, og legge dem inn i opptakeren.

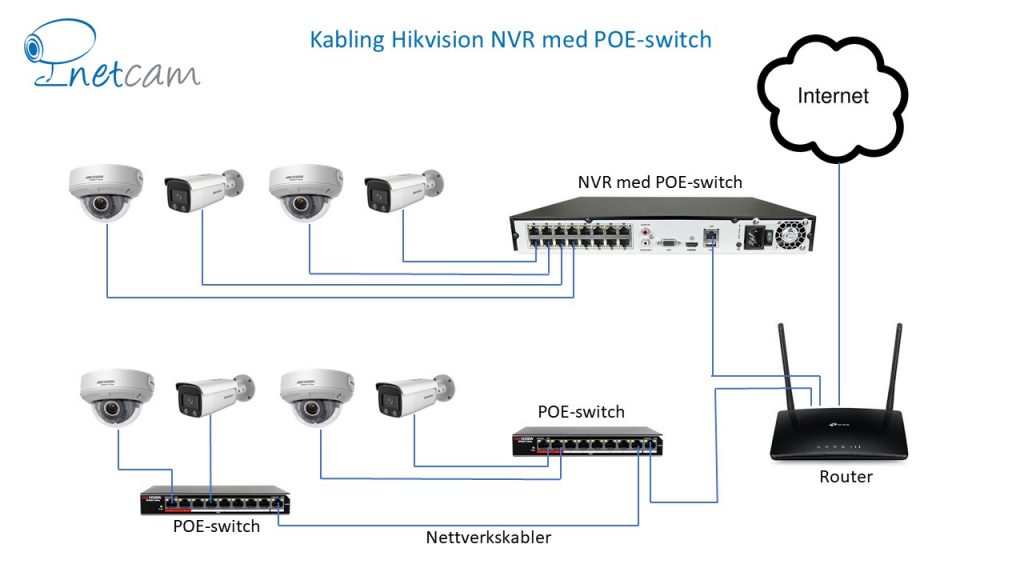

For å få Internett-tilgang må systemet kobles til en Internett-router. Se illustrasjon på hvordan kablingen kan gjøres.
